Precizni zrakoplovni nosač dolazi s ploče SLM-a i izgleda savršeno. Tri tjedna kasnije, kupac prijavljuje mrlje od korozije na površini i bijeli ostatak unutar kanala rashladne tekućine. Glavni uzrok nisu legura ili parametri ispisa - to su ostaci praha i strojnog ulja koji nikada nisu ispravno uklonjeni tijekom naknadne-obrade.
Kontaminacija zaostalim prahom i uljem dva su najčešća i podcijenjena pitanja kvalitete uSLM 3D proces printanja. Njihovo uklanjanje nije pretjerano komplicirano, ali zahtijeva pravilan slijed, odgovarajuću kemiju i čvrstu provjeru. Pravilno uklanjanje zaostalog praha i kontrola kontaminacije uljem ključni su za industrijske, medicinske i zrakoplovne primjene.
Odakle zapravo potječu ostaci pudera i ulja?

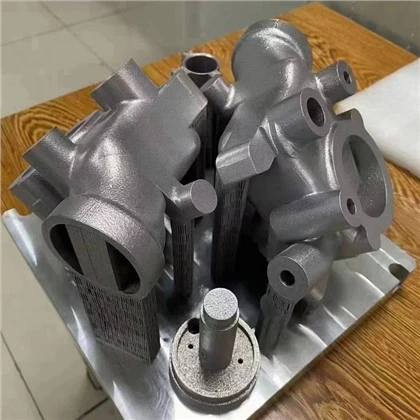

Ostaci praha potječu izravno iz procesa SLM 3D ispisa. Neotopljene ili djelomično otopljene čestice prianjaju na površine, posebno u složenim geometrijama poput unutarnjih kanala, rešetki i prepusta.
Zagađenje uljem i kemikalijama dolazi iz nizvodnih koraka: CNC obrada (tekućine za rezanje), žičane elektroerozije, kupke za elektropoliranje i općenito rukovanje (rukavice, skladištenje, transport).
Složene unutarnje značajke zadržavaju prah koji jednostavne vanjske površine ne čine.

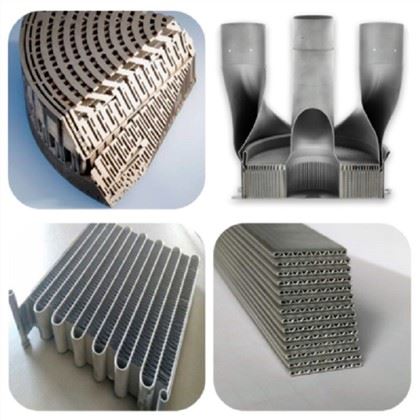

Industrijski izmjenjivač topline s dubokim unutarnjim rešetkastim kanalima imao je prah pakiran 15 mm duboko. Otkriveno je tek tijekom-CT skeniranja prije porođaja, naglašavajući rizike odmetalni 3D ispisunutarnja kontaminacija kanala.
Zašto su ostaci praha i ulja veći problem nego što izgledaju
Ubrzanje korozije: čestice praha stvaraju galvanske ćelije i mjesta inicijacije.
Mehanički problemi: Ostaci ometaju pristajanje, habajuće površine i pokretne dijelove.
Rizici kontakta s-medicinom/hranom: migracija čestica i kemijsko ispiranje mogu uzrokovati kvarove biokompatibilnosti.
Ometanje procesa: Zagađivači ometaju pasivizaciju, prianjanje premaza i zavarivanje.
Tablica s podacima: vrsta onečišćenja u odnosu na posljedicu u odnosu na industriju
|
Kontaminacija |
Glavna posljedica |
Pogođene aplikacije |
|
Preostali prah |
Korozija, oslobađanje čestica |
Aerospace, medicinski implantati |
|
Ulje za obradu |
Slabo prianjanje premaza, mrlje |
Industrijski, strukturni dijelovi |
|
Mješoviti |
Neuspjeh pasivizacije, odbijanje |
Sve-upotrebe visokih performansi |
Korozija ostataka SLM praha može funkcionalni dio pretvoriti u odgovornost.
Razumijevanje onečišćenja prije odabira metode uklanjanja
Razlikovati između:
Prah: rastresit, sinteriran ili ugrađen.
Ulje: Lagano strojno ulje, teška tekućina za rezanje ili kemijski ostaci.
Mješovita kontaminacija: Najčešći slučaj.
Procjena geometrije je kritična - vanjske površine su jednostavne; slijepe rupe, unutarnji kanali i porozne strukture predstavljaju izazov.
Tablica podataka: Kategorija onečišćenja u odnosu na prianjanje u odnosu na pristup
|
Kategorija |
Razina prianjanja |
Primarni pristup uklanjanju |
|
Puder u prahu |
Niska |
Komprimirani zrak + vibracije |
|
Ugrađeni puder |
visoko |
Ultrazvučno + ispiranje |
|
Lagano ulje |
srednje |
Odmašćivanje otapalom ili vodenom otopinom |
|
Teški/mješoviti |
visoko |
Više{0}}stupanjski ultrazvuk |
Metode-po-korak uklanjanja zaostalog praha
Puhanje komprimiranim zrakom-isključeno - Dobar prvi prolaz, nikad konačno rješenje.
Vibracijsko/mehaničko miješanje - Protresa labavi zarobljeni prah.
Ultrazvučno čišćenje - Izvrsno za dubinsko uklanjanje (obično 40 kHz).
Ispiranje pod tlakom - Za unutarnje kanale (npr. 2–5 bara DI vode ili inertnog plina).
Ekstrakcija-potpomognuta vakuumom - Korisno za zatvorene ili složene geometrije.
Proizvođač koji obrađuje Ti-6Al-4V spinalne implantate koristi trostupanjski protokol (komprimirani zrak → 40 kHz ultrazvuk → 3 bara DI ispiranje vodom), postižući broj čestica ispod 50 po cm².
Tablica podataka: Učinkovitost uklanjanja praha
|
metoda |
Najbolje za geometriju |
Potrebna oprema |
Vrijeme ciklusa |
|
Komprimirani zrak |
Vanjske površine |
Osnovni kompresor |
1–5 min |
|
Ultrazvučni |
Unutarnje + rešetke |
Ultrazvučni spremnik |
10–20 min |
|
Ispiranje pod pritiskom |
Kanali |
Pumpa + oprema |
5–15 min |
Metode-po-korak uklanjanja uljne i kemijske kontaminacije
Otapalo za odmašćivanje (IPA, aceton) - Brzo za laka ulja.
Alkalno vodeno čišćenje - Radni konj za industrijsko uklanjanje ulja.
Ultrazvučno s deterdžentom - Vrlo učinkovito kada su parametri optimizirani.
Superkritični CO₂ - nula-ostatka, raste u-primjenama visoke razine.
Plazma čišćenje - Završna površinska aktivacija.
Tablica podataka: Metode uklanjanja ulja
|
metoda |
Kompatibilnost materijala |
Rizik od rezidua |
Najbolji slučaj upotrebe |
|
Vodeno alkalna |
Dobro (većina metala) |
Nizak (ako se ispere) |
Industrijski |
|
Ultrazvučno + deterdžent |
Izvrsno |
Niska |
Složene geometrije |
|
Superkritični CO₂ |
Vrlo dobro |
Nijedan |
Zrakoplovstvo/medicina |
Posebni-protokoli za uklanjanje materijala
Ti-6Al-4V: Osjetljivi oksidni sloj - koristite blagi pH (neutralan do blago alkalni) i izbjegavajte agresivne kemikalije.
Nehrđajući čelik 316L: Rizik od brze korozije - slijedi pasivizacija.
CoCr legure: Zaštitite površinski film kako biste smanjili rizik otpuštanja iona.
Inconel: Možda će trebati specijalizirana-kemija za visoke temperature.
AlSi10Mg: Izbjegavajte jake alkalne otopine.
Tablica s podacima:-Specifične smjernice za materijal
|
Materijal |
Siguran pH raspon |
Ultrazvučna frekvencija |
Post-Clean Step |
|
Ti-6Al-4V |
6–9 |
40–80 kHz |
Pasivacija |
|
316L SS |
7–10 |
40 kHz |
Pasivacija |
|
CoCr |
Neutralan |
40–60 kHz |
Temeljito ispiranje |
Potpuni redoslijed čišćenja - Ispravna narudžba
Redoslijed je kritičan. Preporučeni protok: Uklanjanje suhog praha → Odmašćivanje otapalom/vodenom otopinom → Ultrazvučno čišćenje → Višestruko DI ispiranje → Kontrolirano sušenje → Pregled.
Rukujte CNC-obrađenim dijelovima čišćenjem nakon strojne obrade. Koristite protokole čistih soba za medicinske/zrakoplovne dijelove.
Tablica s podacima: Redoslijed čišćenja po vrsti dijela
|
Vrsta dijela |
Istaknuti ključni nizovi |
|
Industrijski |
Uklanjanje pudera → Alkalni ultrazvuk → Ispiranje |
|
Medicinski implantat |
Više-fazni + validacija + pasivizacija |
|
Aerospace |
Uklanjanje praha → Superkritični CO₂ opcija |
Provjera
Vizualna + UV/bijela inspekcija.
Ispitivanje broja čestica (ISO 16232).
TOC (ukupni organski ugljik) za nevidljiva ulja.
Mikro-CT za interne kanale.
Tablica podataka: Metode provjere
|
metoda |
Otkriva |
Granica detekcije |
Složenost |
|
Vizualno/UV |
Ulje, grube čestice |
srednje |
Niska |
|
TOC |
Organski ostaci |
Vrlo nisko |
srednje |
|
Broj čestica |
Rasute čestice |
Prema ISO 16232 |
srednje |
|
Mikro-CT |
Unutarnji prah |
Visoka rezolucija |
visoko |
Regulatorni i industrijski standardi koji se primjenjuju
ISO 16232 - Čistoća komponenti kruga tekućine.
ISO 13485 - Zahtjevi za kvalitetu medicinskih uređaja.
ASTM F3303 - AM medicinska naknadna-obrada.
VDA 19 - Čistoća automobilskih čestica.
Smjernice FDA o aditivnoj proizvodnji naglašavaju kontrolu procesa čišćenja.
Kvalificirane tvornice za SLM 3D ispis to dokumentiraju kao dio svog sustava kvalitete.
Uobičajene pogreške i kako ih izbjeći
Preskakanje uklanjanja suhog praha prije mokrog čišćenja (stvara pastu).
Pogrešan pH deterdženta za leguru.
Nedovoljno ispiranje ili naglo sušenje.
Oslanjajući se samo na vizualni pregled složenih dijelova.
Nisko{0}}cijenovni dobavljači često se ogluše na ove korake.
Često postavljana pitanja
Kako ukloniti ostatak praha s metalnog 3D tiskanog dijela?
Koristite kombinaciju komprimiranog zraka, vibracija, ultrazvučnog čišćenja i ispiranja pod tlakom prilagođenu geometriji.
Može li ostatak praha uzrokovati koroziju u SLM tiskanim dijelovima?
Da - čestice djeluju kao mjesta inicijacije korozije i hvatači vlage.
Koji je najbolji način za odmašćivanje metalnog 3D tiskanog dijela?
Ultrazvučno čišćenje odgovarajućim vodenim deterdžentom ili otapalom, nakon čega slijedi temeljito ispiranje.
Djeluje li ultrazvučno čišćenje unutarnjih kanala u SLM dijelovima?
Da, posebno uz pravilno pričvršćivanje, učestalost i ispiranje.
Kako mogu provjeriti je li metalni 3D ispisani dio čist?
Kombinirajte vizualni pregled s TOC-om, brojanjem čestica (ISO 16232) i CT skeniranjem gdje je potrebno.
Koji se standardi čišćenja primjenjuju na proizvodnju metalnih dodataka?
ISO 16232, VDA 19, ASTM F3303 i ISO 13485 za medicinske primjene.
