Metalni 3D ispis napravio je revoluciju u proizvodnoj industriji omogućivši stvaranje složenih i prilagođenih dijelova s visokom preciznošću. Međutim, ispisani metalni dijelovi često posjeduju ispodoptimalna mehanička svojstva zbog brzog hlađenja i skrućivanja tijekom procesa 3D ispisa. Toplinska obrada je ključni korak naknadne obrade koji može značajno poboljšati učinkovitost ovih dijelova. Kao dobavljač metalnog 3D ispisa, dobro sam upućen u procese toplinske obrade metalnih 3D ispisanih dijelova i želio bih podijeliti neke uvide.
Razumijevanje potrebe za toplinskom obradom u 3D ispisu metala
U metalnom 3D ispisu dijelovi se izgrađuju sloj po sloj, a brze stope hlađenja mogu dovesti do nekoliko problema. Prvo, unutar dijela se stvaraju zaostala naprezanja. Ta naprezanja mogu uzrokovati izobličenja tijekom naknadne strojne obrade ili čak tijekom rada, što dovodi do preranog kvara. Drugo, mikrostruktura otisnutog metala može biti neujednačena, s velikom veličinom zrna u nekim područjima i finim zrnima u drugim. Ova neujednačenost može rezultirati nedosljednim mehaničkim svojstvima na cijelom dijelu. Toplinska obrada pomaže u smanjenju ovih zaostalih naprezanja i pročišćavanju mikrostrukture, čime se poboljšava ukupna mehanička izvedba dijela.
Uobičajeni postupci toplinske obrade metalnih 3D tiskanih dijelova
Žarenje
Žarenje je jedan od najčešće korištenih postupaka toplinske obrade metalnih 3D tiskanih dijelova. Uključuje zagrijavanje dijela na određenu temperaturu, držanje na toj temperaturi određeni period (vrijeme namakanja), a zatim ga polagano hlađenje. Svrha žarenja je smanjiti zaostala naprezanja, omekšati materijal i poboljšati njegovu duktilnost.
Postoje različite vrste žarenja, kao što su potpuno žarenje, procesno žarenje i žarenje naprezanja. Potpuno žarenje obično se koristi za željezne metale. Dio se zagrijava iznad kritične temperature, drži dovoljno vremena da se omogući potpuna rekristalizacija, a zatim se polako ohladi u peći. To rezultira grubom, ujednačenom strukturom zrna i poboljšanom obradivošću.
Procesno žarenje koristi se za smanjenje tvrdoće metala koji je očvrsnut tijekom procesa 3D ispisa. Obično se provodi na nižoj temperaturi od potpunog žarenja. S druge strane, žarenje naprezanja uglavnom je usmjereno na smanjenje zaostalih naprezanja u dijelu. Dio se zagrijava na temperaturu ispod kritične temperature, drži se neko vrijeme da se naprezanja opuste, a zatim se polako hladi.
Normaliziranje
Normaliziranje je slično žarenju, ali je brzina hlađenja brža. Dio se zagrijava iznad kritične temperature, a zatim hladi na zraku. To rezultira finijom strukturom zrna u usporedbi s žarenjem, što dovodi do poboljšane čvrstoće i tvrdoće. Normalizacija se često koristi za čelične 3D tiskane dijelove kako bi se poboljšala njihova mehanička svojstva, posebno kada je potrebna ravnoteža između čvrstoće i duktilnosti.
Kaljenje i kaljenje
Kaljenje i kaljenje su dva koraka toplinske obrade koji se obično koriste za metalne dijelove visoke čvrstoće. U koraku kaljenja, dio se zagrijava na visoku temperaturu (iznad kritične temperature), a zatim brzo hladi uranjanjem u medij za kaljenje kao što je voda, ulje ili otopina polimera. Ovo brzo hlađenje rezultira tvrdom i krhkom mikrostrukturom, uglavnom martenzitom u slučaju čelika.
Međutim, visoka tvrdoća i krtost kaljenog dijela čine ga neprikladnim za većinu primjena. Stoga se kaljenje provodi nakon kaljenja. Kaljenje uključuje zagrijavanje kaljenog dijela na temperaturu ispod kritične temperature i držanje određeno vrijeme. Ovaj proces smanjuje lomljivost dijela i poboljšava njegovu žilavost dok još uvijek održava relativno visoku čvrstoću.
Razmatranja toplinske obrade za različite metale
Nehrđajući čelik
Nehrđajući čelik je popularan materijal u metalnom 3D ispisu zbog svoje otpornosti na koroziju i dobrih mehaničkih svojstava. Za 3D tiskane dijelove od nehrđajućeg čelika često se koristi žarenje u otopini. Dio se zagrijava na visoku temperaturu (oko 1050 - 1150°C za austenitne nehrđajuće čelike) kako bi se otopili svi karbidi, a zatim se brzo ohladi kako bi se zadržala jednofazna austenitna struktura. Ovo poboljšava otpornost na koroziju i duktilnost dijela.
Titanij
Titan i njegove legure naširoko se koriste u zrakoplovnim i medicinskim primjenama zbog svog visokog omjera čvrstoće i težine i biokompatibilnosti. Toplinska obrada 3D tiskanih dijelova od titana obično uključuje žarenje kako bi se smanjila zaostala naprezanja i poboljšala duktilnost. Temperatura žarenja titanovih legura obično je u rasponu od 600 - 800°C, a brzina hlađenja je relativno spora.
Aluminij
Aluminijski 3D tiskani dijelovi također mogu imati koristi od toplinske obrade. Toplinska obrada otopinom nakon koje slijedi starenje uobičajeni je postupak za aluminijske legure. Kod toplinske obrade u otopini, dio se zagrijava na visoku temperaturu kako bi se otopili elementi legure u aluminijskoj matrici. Zatim se gasi kako bi se zadržala prezasićena čvrsta otopina. Starenje se provodi na nižoj temperaturi kako bi se istaložili legirajući elementi, što poboljšava čvrstoću dijela. Na primjer,3D ispis aluminijskog hladnjaka za LED svjetlomože se toplinski tretirati kako bi se poboljšala njegova mehanička svojstva i performanse odvođenja topline.
Optimizacija procesa toplinske obrade
Optimiziranje procesa toplinske obrade metalnih 3D tiskanih dijelova ključno je za postizanje željenih mehaničkih svojstava. Tijekom procesa optimizacije potrebno je uzeti u obzir nekoliko čimbenika.
Temperatura i vrijeme
Temperatura zagrijavanja i vrijeme namakanja ključni su parametri u toplinskoj obradi. Temperaturu treba pažljivo odabrati na temelju vrste metala i željene mikrostrukture i svojstava. Previsoka temperatura može dovesti do pretjeranog rasta zrna, što može smanjiti čvrstoću i žilavost dijela. S druge strane, preniska temperatura možda neće biti dovoljna za postizanje željenih promjena u mikrostrukturi.
Važno je i vrijeme namakanja. Trebao bi biti dovoljno dug da omogući potrebne fazne transformacije i smanjenje stresa. Međutim, predugo vrijeme namakanja može dovesti do pretjeranog rasta zrna i gubitka energije.
Brzina hlađenja
Brzina hlađenja ima značajan utjecaj na mikrostrukturu i mehanička svojstva toplinski obrađenog dijela. Kao što je ranije spomenuto, različite brzine hlađenja koriste se u žarenju, normalizaciji, kaljenju itd. Izbor brzine hlađenja ovisi o vrsti metala i željenim svojstvima. Na primjer, spora brzina hlađenja se koristi u žarenju kako bi se dobila krupnozrnasta struktura, dok se brza brzina hlađenja koristi u kaljenju kako bi se formirala tvrda martenzitna struktura.
Primjena toplinski obrađenih metalnih 3D tiskanih dijelova

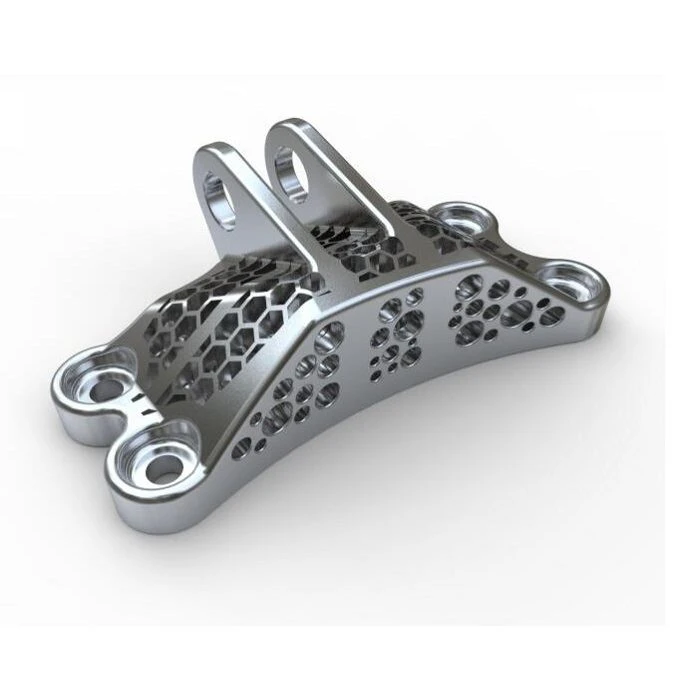

Toplinski obrađeni metalni 3D tiskani dijelovi imaju širok raspon primjena. U zrakoplovnoj industriji,Nosač mlaznog motora SLM 3D ispisamogu se toplinski tretirati kako bi se poboljšala njihova čvrstoća, otpornost na zamor i performanse na visokim temperaturama. Karakteristike lagane i visoke čvrstoće toplinski obrađenih 3D tiskanih dijelova čine ih idealnim za smanjenje težine komponenti zrakoplova, što zauzvrat poboljšava učinkovitost goriva.
U automobilskoj industriji, toplinski obrađeni metalni 3D tiskani dijelovi mogu se koristiti za komponente motora, dijelove ovjesa i komponente prijenosa. Poboljšana mehanička svojstva ovih dijelova mogu poboljšati performanse i pouzdanost vozila.
U industriji potrošačke elektronike,Lagani 3D tiskani nosači rashladni odvodi mogu biti toplinski tretirani kako bi se poboljšala njihova čvrstoća i toplinska vodljivost. To pomaže u osiguravanju stabilnosti i dugovječnosti elektroničkih uređaja.
Zaključak
Toplinska obrada bitan je korak u naknadnoj obradi metalnih 3D tiskanih dijelova. Može značajno poboljšati mehanička svojstva, smanjiti zaostala naprezanja i poboljšati mikrostrukturu dijelova. Kao dobavljač metalnog 3D ispisa, imamo veliko iskustvo u optimizaciji procesa toplinske obrade za različite metale i primjene. Ako ste zainteresirani za visokokvalitetne metalne 3D tiskane dijelove s izvrsnim mehaničkim svojstvima, tu smo da vam pružimo najbolja rješenja. Kontaktirajte nas za više informacija i kako bismo razgovarali o vašim specifičnim zahtjevima. Radujemo se suradnji s vama na vašem sljedećem projektu.
Reference
- ASM priručnik, svezak 4: Toplinska obrada. ASM International.
- Priručnik za metale, stolno izdanje, 3. izdanje. ASM International.
- Principi i tehnike toplinske obrade David A. Woodford.
